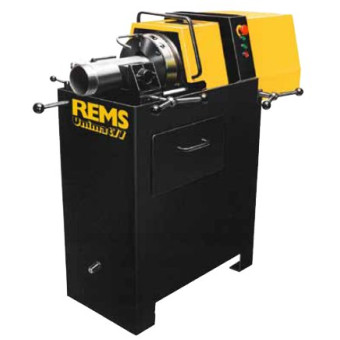

REMS Unimat 77 Menetvágó gép

REMS Unimat 77 Menetvágó gép

Félautomatikus nagyteljesítményű gép csőmenetek gazdaságos vágásához. Az ipar, a fémmegmunkáló kézműipar, az installáció számára.

Működési elv
Álló anyag – forgó vágófej.

Felépítés
Kompakt, robusztus konstrukció tartós üzemelésre. A menetvágó fej az utánköszörü -hető tangenciális fésűs vágókésekkel önmagát központosító tartórendszerben van. Könnyű vágáskezdés után az előtoló karral és a fogasléces áttétel segítsé- gével a vágófej önműködő előtolása (nincs vezérmű menet). Hegesztett, stabil gépállvány nagyra méretezett olajtérrel, és nagyméretű forgácstartó edénnyel.

Meghajtás
Robusztus csigahajtómű, és 2-fokozatú kapcsolható homlokfogaskerekes haj- tómű. Bevált, speciálisan a menetvágásra kialakított, átütésbiztos, átkapcsolható pólusú váltóáramú, háromfázisó motor, 2000/2300 W, túlterhelésévédelemmel. Kapcsoló a jobb- és balmnetekhez szükséges forgásirányváltáshoz. 4 vágófej fordulatszám 50, 25, 16, 8 min-

Befogó készülék
Stabil, elcsavarodásmentes, önmagát központosító univerzális feszítőléc, a teljes befogási tartományban speciális fogazású és edzésű befogó pofákkal ¼ – ¾", 1 – 4". Választhetó opcionális kézi, vagy olaj-hidraulikus-pneumatikus müködtetésü, lábkapcsolóval (üzemi nyomás 6 bár).

Automatikus kenőanyag hűtés
Robusztus, bevált, elektromos, nagy teljesítményű kenőanyagszivattyú. A menetvágó anyaggal történő bőséges ellátás tiszta meneteket és a vágókések, a hajtómű, és a motor nagy állásidőit garantálja.

Univerzális automatikus vágófej
Csak egy univerzális-automatikus vágófej van az összes menetfajtához. A menetát- mérő finombeállítása skálával ellátott orsóval történik. A vágófej automatikusan záródik, és automatiklusan nyílik, a beállított menethosszúság elérése esetén. Az összes menet vágása egyetlen munkafolyamatban történhet. A kúpos mene- tek-hez másolókészülék áll rendelkezésre. A vágókészlet csere helyett még gaz- daságosabb munkavégzés a gyorsan cserélhető univerzális vágófejekkel.

Vágóbetétek
A bevált utánköszörülhető REMS tangenciális fésűs vágókések optimális vágó geometriájuk következtében szuper könnyű menetkezdést, könnyű menetvágást és tiszta meneteket garantálnak. A szívós, különösen edzésű speciális acélból készült WS fésűs menetvágó kések az anyagokra 500 N/mm²-ig alkalmazhatók. A HSS fésűs menetvágó kések a nehezen forgácsolható 500 N/mm²-fölötti anya- gokra használhatók. A fésűs menetvágó késeket egy speciális tartórendszerbe fogják be. A vágópofák és a tartó egy vágókészletet képeznek.

Menetvágó anyagok
A REMS Sanitol és REMS speciál (49. oldal). Speciálisan a menetvágásra fejlesztették ki. Ezért különösen magas kenési- és a hűtőhatással rendelkeznek. A menetek tisztasága és a vágópofák, szerszámok, és gépek hosszú élettartama érdekében feltétlenül szükségesek.

Karmantyú menetvágás
Célszerűen az automatikus belső befogású ½ – 4"-os REMS Nippelfixel, vagy a kézi, belső befogású, ⅜– 2"-os REMS karmantyú befogókkal történik.
